ACOM SIMPLEX

da | postato in: 3-water, Tubi acqua | 0

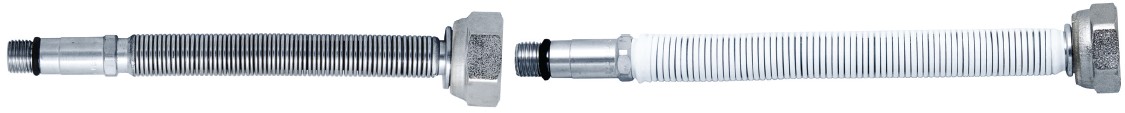

ACOM SIMPLEX

emimix

UTILIZZO PRINCIPALE

MISCELATORI – SANITARI SOSPESI



CARATTERISTICHE TECNICO-NORMATIVE (modello M10 x F.G.)
TUBO acciaio inossidabile austenitico AISI 304
MASCHIO acciaio inox AISI 303, filettatura UNI EN 10226-1
CANNOTTO PORTAGIRELLO acciaio inox AISI 303 con sede di tenuta piana
DADO ottone CW619N nichelato, con filettatura UNI ISO 228/1
GUAINA DI PROTEZIONE poliolefina reticolata termoretraibile ignifuga colore bianco
TRATTAMENTO solubilizzato dopo la saldatura dei terminali
IMPORTANTE: anche in condizione di minimo raggio di curvatura il passaggio interno rimane invariato, evitando perdite di pressione e scoppio del giunto



DN TUBO RACCORDI LUNGHEZZA N. PEZZI
CONFEZIONE		 CODICE
[mm] [pollici] Da [mm] A [mm] M.F. – F.G. F.G. – F.G.
8 M10 F.G. 1/2″ 150 260 12 0630800 0640800
8 M10 F.G. 1/2″ 280 500 12 0630801 0640801
8 M10 F.G. 3/8″ 150 260 12 0630810 0640810
8 M10 F.G. 3/8″ 280 500 12 0630811 0640811
10 M.F. OG. 150 260 12 0631020* 0641020*
10 M.F. OG. 280 500 12 0631021* 0641021*
10 OG. OG. 150 260 12 0631030* 0641030*
10 OG. OG. 280 500 12 0631031* 0641031*
10 F.G. OG. 150 260 12 0631040* 0641040*
10 F.G. OG. 280 500 12 0631041* 0641041*
10 C.L. OG. 150 260 12 0631050* 0641050*
10 C.L. OG. 280 500 12 0631051* 0641051*



M10 = filettatura passo M.F. = maschio fisso OG. = ogiva C.L. = cannotto liscio

*=a richiesta
Acom SPA in qualità di produttore è in grado di fornire esecuzioni speciali dei prodotti riportati

TEMPERATURA DI ESERCIZIO

La temperatura di esercizio dei giunti è stimata in un range di -55°C +250°C.

Per i giunti che presentano la guaina di protezione la temperatura massima è di +120°C.

In caso di applicazioni con temperature inferiori o maggiori a quelle indicate preghiamo di consultare sempre il nostro staff tecnico.

PRESSIONE DI ESERCIZIO (bar)

DN8 (1/16″) DN10 (3/8″)
12 8
15 12

RAGGIO DI CURVATURA

Raggio minimo di curvatura = 1,5 volte il diametro esterno del tubo (1,5 De)
