CDM 12-C – PN 6

da | postato in: Schede tecniche | 0

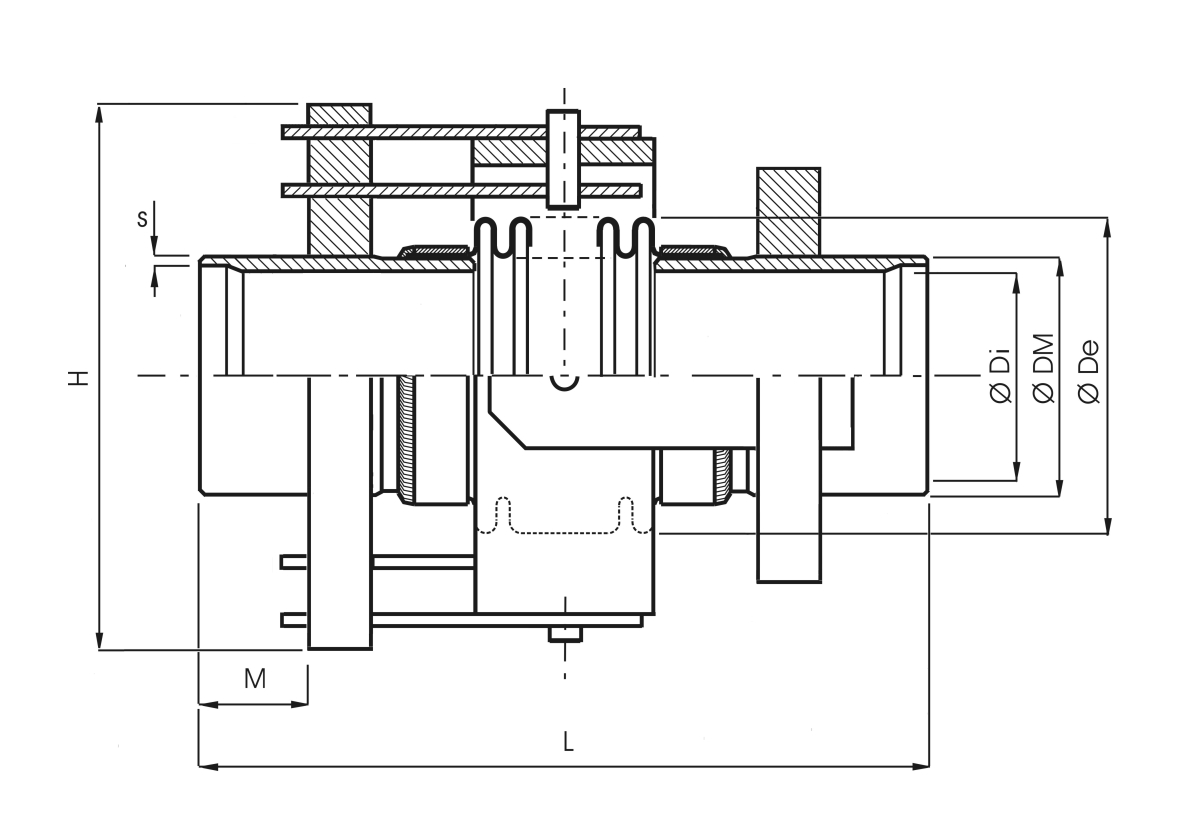

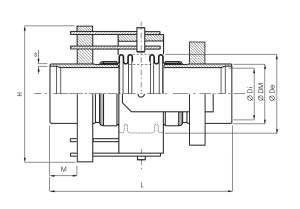

TIPO : CDM 12-C


Me = momento di deformazione elastica

Ma = momento di attrito dei perni





CORSA

ANGOLARE

 DIMENSIONI [mm] Me Ma Peso CODICE
DN L DM s Di De H M 9912…
+/- α° [Nm/1°] [Nm/bar] [Kg]
40 23,5 306 48,3 3,68 38,1 66 175 37 0,9 1,3 6,2 .0040.006.1
50 22,8 309 60,3 3,91 49,2 79 188 40 1,2 2 7,9 .0050.006.1
65 19,5 296 76,1 5 64,3 99 207 34 1,7 2,3 10,7 .0065.006.1
80 19 302 88,9 5,49 77,9 116 263 39 1,8 2,8 12 .0080.006.1
100 15 306 114,3 6,02 102,3 143 298 35 3,2 4 18,2 .0100.006.1
19 362 145 8,5 6,3 18,5 .0100.006.2
125 13,8 318 141,3 6,55 128,2 170 353 35 2,7 6,6 27,9 .0125.006.1
20,2 386 172 7,6 9,3 28,5 .0125.006.2
150 14,4 321 168,3 7,11 154,1 202 391 40 5,4 12,2 39,8 .0150.006.1
15,4 353 202 391 9 13,6 40,1 .0150.006.2
19,7 428 204 268 15,2 18,1 30,9 .0150.006.3
25 613 207 268 30 30,2 32,6 .0150.006.4
200 14 318 219,1 8,18 202,7 257 508 41 27,9 23,3 71,7 .0200.006.1
22 379 257 508 15,6 23,1 72,4 .0200.006.2
29,3 405 260 342 39,7 31,5 52,5 .0200.006.3
250 13,3 345 273 9,27 254,5 314 584 45 42,2 39,4 106 .0250.006.1
21,2 396 314 584 26,3 39,2 107 .0250.006.2
28,5 477 317 385 48,8 51,6 76,1 .0250.006.3
300 13 353 323,8 9,52 304,8 367 688 40 55,8 61 176 .0300.006.1
20,7 409 367 688 34,9 60,7 178 .0300.006.2
27,5 552 371 525 112 86,6 146 .0300.006.3
