IDROWHITE

da | postato in: 3-water, Tubi acqua | 0

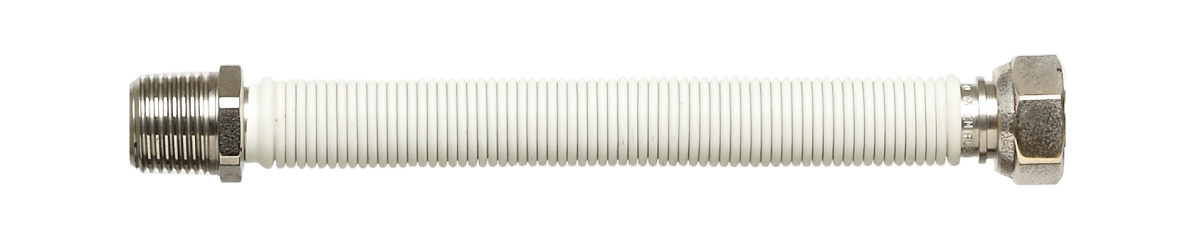

IDROWHITE



UTILIZZO PRINCIPALE

CALDAIE- BOILER – CONDIZIONATORI E FANCOIL – PANNELLI SOLARI



CARATTERISTICHE TECNICO-NORMATIVE
TUBO acciaio inossidabile austenitico AISI 304, spessore ≥ 0.21 mm
MASCHIO acciaio inox AISI 303, filettatura UNI EN 10226-1
Cannotto portagirello acciaio inox AISI 303 con sede di tenuta piana
DADO ottone CW619N nichelato con filettatura UNI ISO 228/1
Guaina di protezione poliolefina reticolata termoretraibile ignifuga colore bianco,protegge il tubo dalla aggressione di sostanze corrosive esterne e smorza le vibrazioni
Trattamento solubilizzato dopo la saldatura dei terminali



DN TUBO RACCORDI LUNGHEZZA N. PEZZI
CONFEZIONE		 CODICE
[mm] [pollici] Da [mm] A [mm] M.F. – F.G. F.G. – F.G.
10 3/8″ 90 130 12 0511003 0511013
10 3/8″ 120 210 12 0511004 0511014
10 3/8″ 180 300 12 0511005 0511015
10 3/8″ 240 410 12 0511006 0511016
10 3/8″ 290 520 12 0511007 0511017
15 1/2″ 90 130 12 0511503 0511513
15 1/2″ 120 210 12 0511504 0511514
15 1/2″ 180 300 12 0511505 0511515
15 1/2″ 240 410 12 0511506 0511516
15 1/2″ 290 520 12 0511507 0511517
20 3/4″ 90 130 12 0512003 0512013
20 3/4″ 120 210 12 0512004 0512014
20 3/4″ 180 300 12 0512005 0512015
20 3/4″ 240 410 12 0512006 0512016
20 3/4″ 290 520 12 0512007 0512017
25 1″ 90 130 12 0512503 0512513
25 1″ 120 210 12 0512504 0512514
25 1″ 180 300 12 0512505 0512515
25 1″ 240 410 12 0512506 0512516
25 1″ 290 520 12 0512507 0512517
M.F.R. F.G.
16 1/2″ x 3/4″ 90 130 12 0519903
16 1/2″ x 3/4″ 120 210 12 0519904
16 1/2″ x 3/4″ 180 300 12 0519905
16 1/2″ x 3/4″ 240 410 12 0519906
16 1/2″ x 3/4″ 290 520 12 0519907

M.F. = maschio fisso F.G. = femmina girevole M.F.G. = maschio fisso ridotto

Acom SPA in qualità di produttore è in grado di fornire esecuzioni speciali dei prodotti riportati

TEMPERATURA DI ESERCIZIO

La temperatura di esercizio dei giunti è stimata in un range di -55°C +250°C.

Per i giunti che presentano la guaina di protezione la temperatura massima è di +120°C.

In caso di applicazioni con temperature inferiori o maggiori a quelle indicate preghiamo di consultare sempre il nostro staff tecnico.

PRESSIONE DI ESERCIZIO

DN10 (3/8″) DN15 (1/2″) DN20 (3/4″) DN25 (1″) DN32 (1″1/4) DN40 (1″1/2) DN50 (2″)
Condizione di minima estensione (bar)
8 7 5 4 3,5 3 2,5
Condizione di massima estensione (bar)
12 10 5,5 5,5 5,5 5,5 3,5

RAGGIO DI CURVATURA

Raggio minimo di curvatura = 1,5 volte il diametro esterno del tubo (1,5 De)
