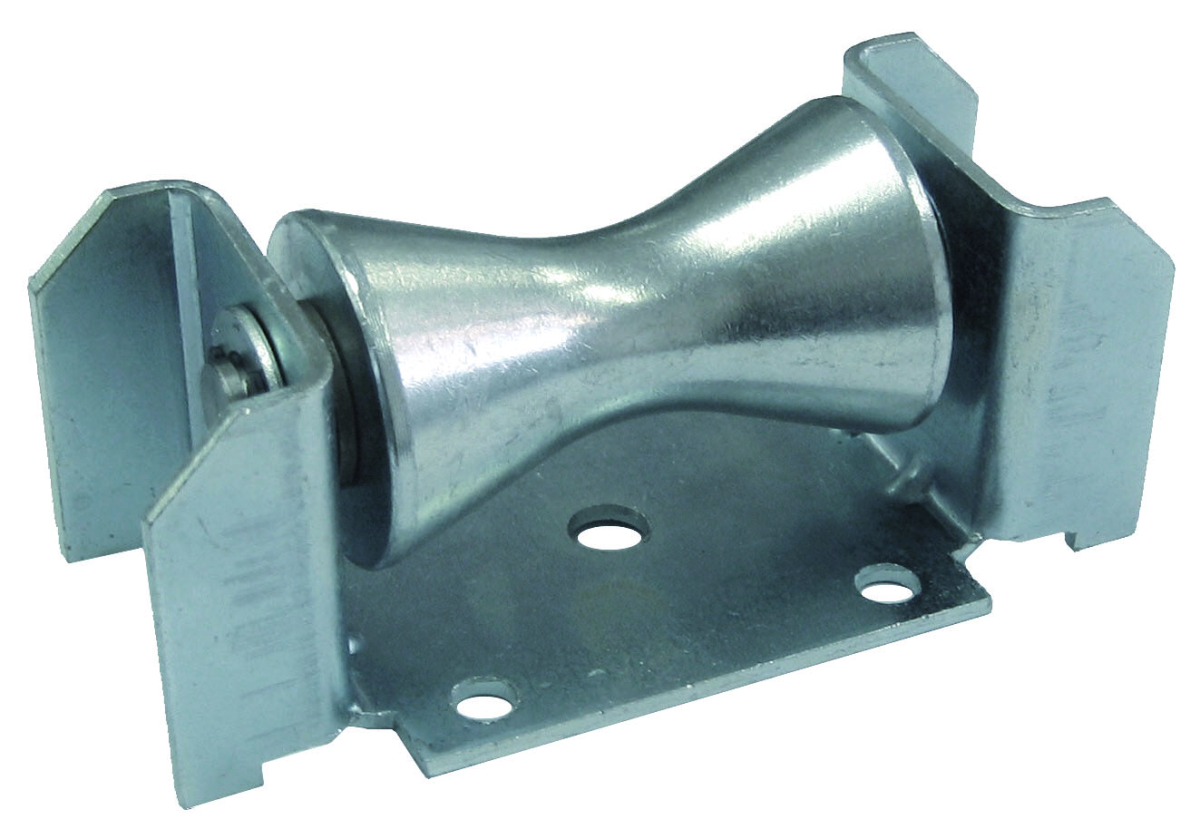

Tipo: OD 50-100
Applicazioni
Questi modelli vengono impiegati come elementi di guida e appoggio della tubazione e, grazie alla forma concava del rullo, permettono un contenimento laterale della stessa. I supporti a rullo consentono lo scorrimento longitudinale della tubazione ad essi appoggiata. Inoltre, sono particolarmente indicati per sopportare un carico laterale sino al 35% del carico verticale applicato alla tubazione.
Installazione
I supporti a rullo OD vengono collegati all’impianto per mezzo di bulloni.
r = forza attrito radiale
r/P = coefficiente di attrito radiale

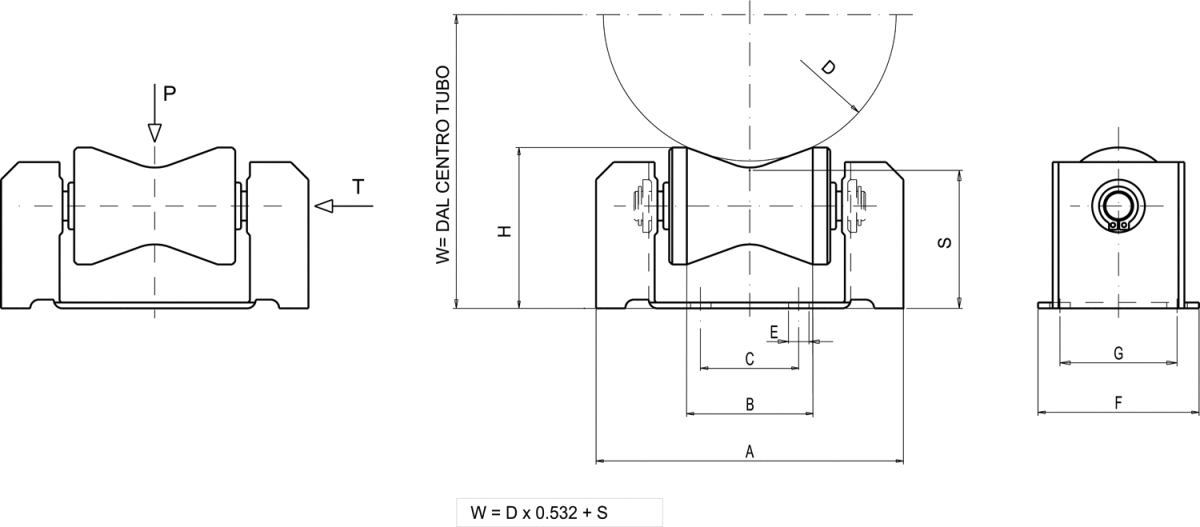

| Tipo di rullo | Diametro tubazione | Carico [Kg] |
A [mm] |
B [mm] |
C [mm] |
E [mm] |
F [mm] |
G [mm] |
H [mm] |
S [mm] |
Peso [Kg] |
CODICE | |
| MIN [mm] |
MAX [mm] |
||||||||||||
| OD 50 | 50 | 100 | 500 | 105 | 43 | 45 | 7 | 55 | 40 | 55 | 47 | 0,60 | 0431050 |
| OD 100 | 100 | 180 | 1000 | 142 | 75 | 60 | 8 | 71 | 54 | 61 | 47 | 1,00 | 0431100 |
