OMS 2-4-6-8

Tipo: OMS 2 – 4 – 6 – 8

Applicazioni

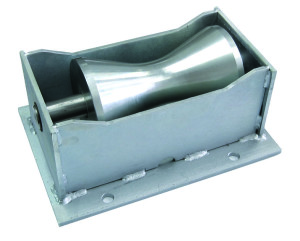

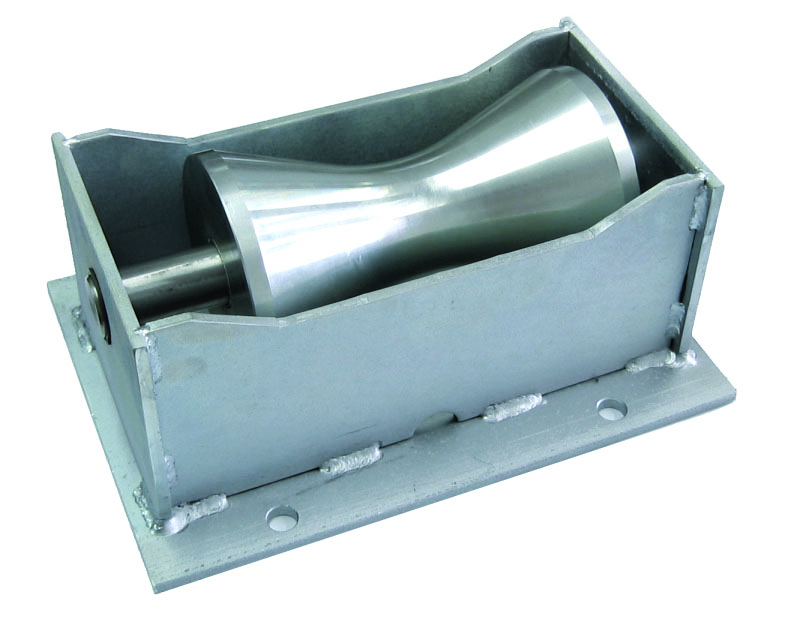

Questi modelli vengono impiegati come elementi di guida e appoggio della tubazione e, grazie alla forma concava del rullo, permettono un contenimento laterale della stessa. I supporti a rullo OMS consentono lo scorrimento longitudinale della tubazione ad essi appoggiata e rappresentano la soluzione ideale per le tubazioni soggette all’azione del vento. Inoltre, sono particolarmente indicati per sopportare un carico laterale sino al 35% del carico verticale applicato alla tubazione.

Installazione

I supporti a rullo OMS vengono collegati all’impianto per mezzo di bulloni.

Grandezza	P [Kg]	T [Kg]	r/P	r/T
2	2000	700	0.055	0.10
4	3500	1200	0.050	0.10
6	7000	2400	0.050	0.10
8	12000	4200	0.040	0.10

r = forza attrito radiale

r/P = coefficiente di attrito radiale

r/T = coefficiente di attrito assiale

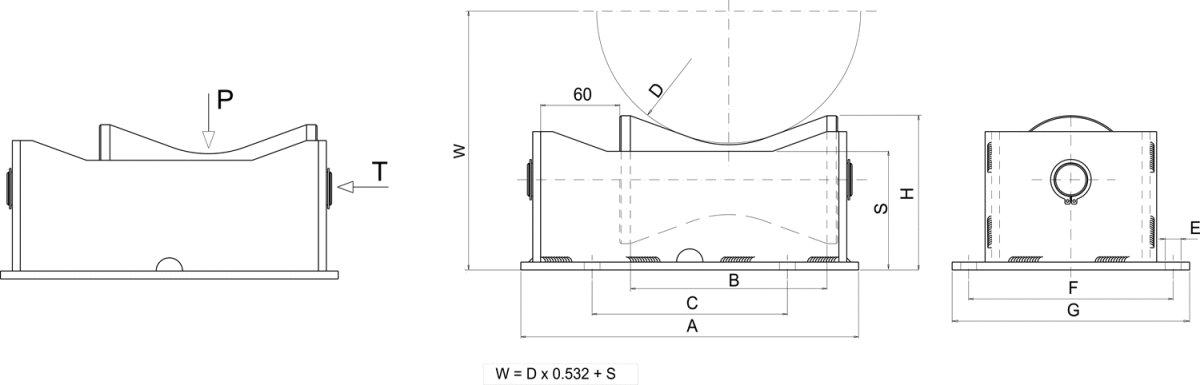

Tipo di rullo	Diametro tubazione		Carico [Kg]	A [mm]	B [mm]	C [mm]	E [mm]	F [mm]	G [mm]	H [mm]	S [mm]	Peso [Kg]	CODICE
Tipo di rullo	MIN [mm]	MAX [mm]	Carico [Kg]	A [mm]	B [mm]	C [mm]	E [mm]	F [mm]	G [mm]	H [mm]	S [mm]	Peso [Kg]	CODICE
OMS 2	200	350	2000	258	149	148	12	155	180	117	90	11,50	0438002
OMS 4	350	500	3500	325	212	211	14	185	210	148	109	23,00	0438004
OMS 6	500	650	7000	376	258	262	16	210	240	178	131	35,00	0438006
OMS 8	650	800	12000	473	342	343	18	240	280	208	146	62,00	0438008
