OS 60-65-75-100-120

da | postato in: 1-industrial, industria, Supporti a rullo | 0

Tipo: OS 60-65-75-100-120

Applicazioni

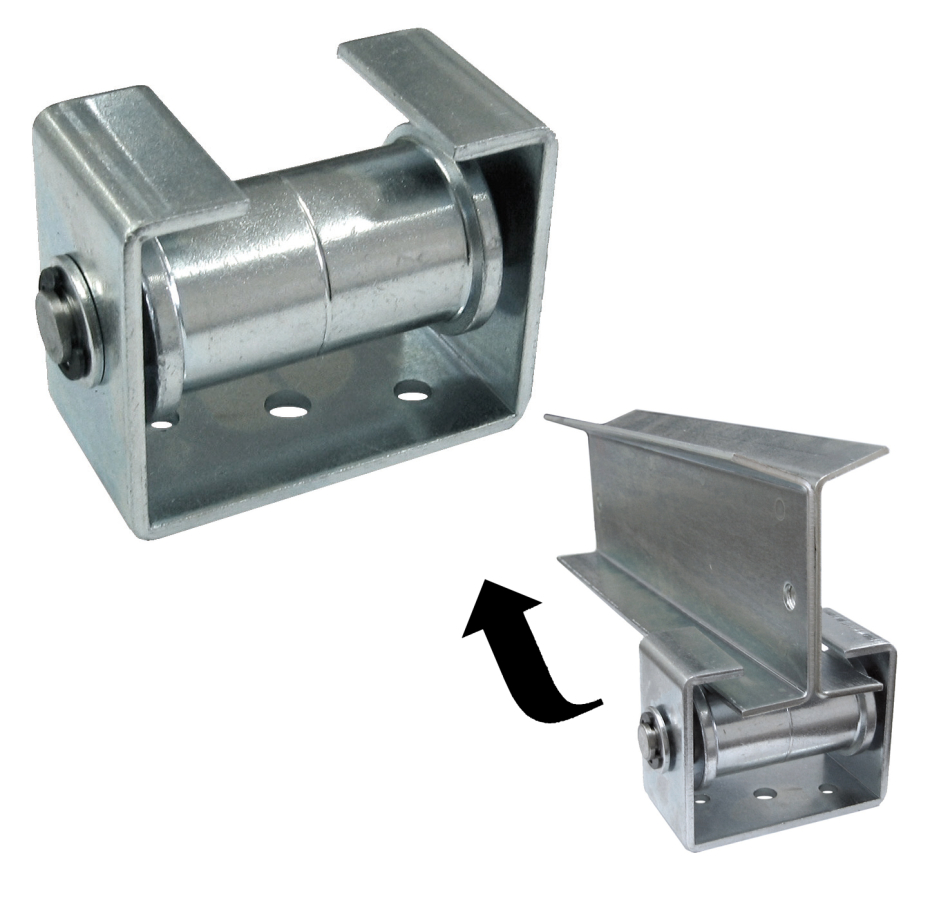

Questo tipo di supporto è stato studiato appositamente per consentire l’appoggio e lo scorrimento longitudinale di tubazioni coibentate. Può essere impiegato anche in tubazioni non coibentate per ridurre ulteriormente l’attrito della tubazione nella zona di contatto con il rullo. Il supporto deve essere installato insieme ad una sella di sostegno ( TIPO SL ) alla quale si appoggia la tubazione per evitare il contatto diretto tra il rullo del supporto e la coibentazione. Ad ogni rullo OS deve essere abbinata la sella di sostegno adatta.

Installazione

Viene collegato all’impianto mediante saldatura.




Grandezza Peso
[Kg]		 r/P
60 600 0.050
65 800 0.050
75 1000 0.050
100 1500 0.045
120 2500 0.045

r = forza attrito radiale

r/P = coefficiente di attrito radiale

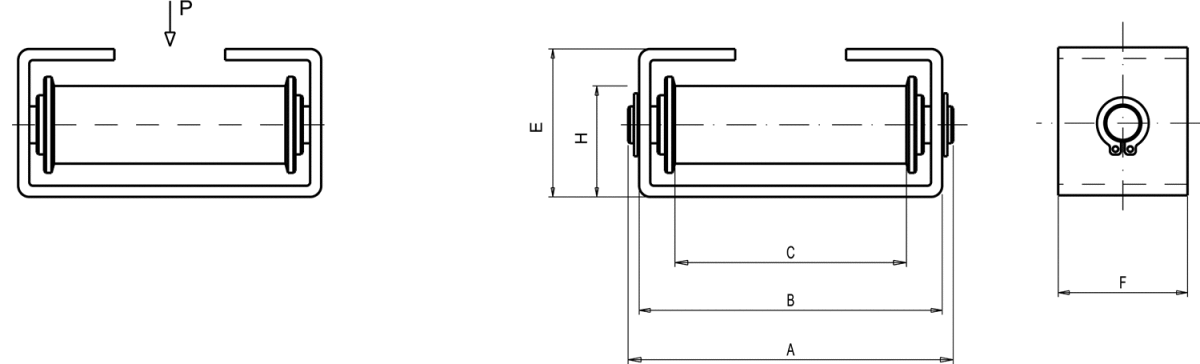

Tipo di rullo Diametro tubazione Carico
[Kg]		 Tipo
Sella		 A
[mm]		 B
[mm]		 C
[mm]		 E
[mm]		 F
[mm]		 H
[mm]		 Peso
[Kg]		 CODICE
MIN
[mm]		 MAX
[mm]
OS 60 0 80 600 SL 10 89 82 62 40 35 30 0,30 0433060
OS 65 80 180 800 SL 20 97 90 65 64 40 48 0,70 0433065
OS 75 80 180 1000 SL 20 105 95 65 77 50 61 1,10 0433075
OS 100 180 300 1500 SL 30 143 135 99 100 65 76 2,70 0433100
OS 120 300 500 2500 SL 40 198 190 145 130 90 99 6,60 0433120
